智能涡街流量计

¢ 概述

         DBLU型一体化智能涡街流量计（含智能插入式涡街流量计，以下简称流量计）是根据卡门（Karman）涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质流量仪表。该流量计能对被测介质进行压力、温度自动跟踪补偿运算。能显示出被测介质标准状态流体总量、标准状态或工作状态瞬时流量及流体的压力、温度等参数。特别适用于石油、化工、钢铁、冶金、轻工、环保、能源、城市公用事业等行业中的液体、气体和饱和蒸汽的流量测量。该流量计执行JB/T9249-1999、JB/T 6807 —1993标准和JJG1029-2007检定规程。

¢ 工作原理

涡街流量计是应用流体振荡原理来测量流量的，垂直于流体方向插入一根非流线型阻力体（旋涡发生体）时，流体在旋涡发生体两侧交替分离释放出两列规则的旋涡。旋涡的频率与管内平均流速成正比，用检测元件测量旋涡频率，就可测量出流体的流量。

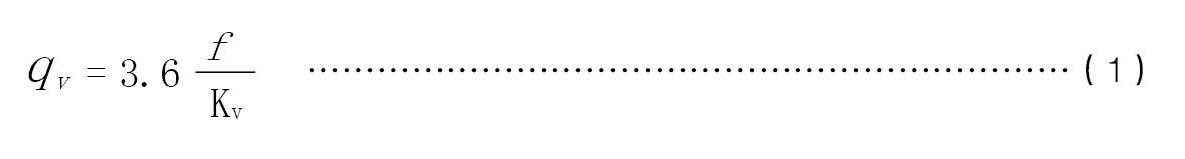

管道内流体工作状态下的体积流量q_V：

由（1）式可知：测定旋涡频率f，就可获得流量q_V。

上式中，K_V称为仪表系数，是通过实流标定确定的，在校验证书中给出。并置入显示仪表的流量积算单元中参与运算。

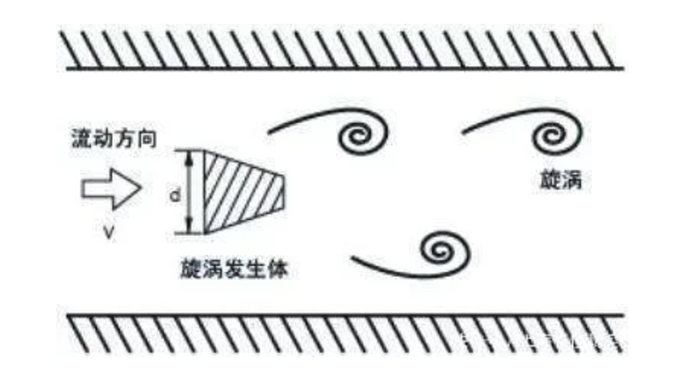

                                     图3：工作原理图

¢ 产品特点

● 具有脉冲和模拟电流两种输出信号，输出的脉冲信号频率与被测介质的流速成正比；。

● 在一定的雷诺数范围内，旋涡分离的频率仅与流体工作状态下的体积流量成正比，不受被测介质的

物理参数（如温度、压力、粘度、组份）的影响，仪表系数仅与旋涡发生体形状相关。

● 无可动部件，可靠性高，使用寿命长。

● 结构形式多样、安装方式灵活、方便，维护工作量小，具有较高的可靠性和长期稳定性。

● 在雷诺数为2×10⁴～7×10⁶范围内，具有较好的线性度，范围度可达10:1。

● 测量精确度高，流量范围宽，压损小（仅为标准孔板的1/4～1/5）。

● 采用特殊的结构，改善了仪表流量特性和测量条件，解决了“大管径小流量”或“大管径低流速”的问题，对仪表的前后直管段长度要求低(前5D,后2D)。

● 插入式流量计压力损失极小， 配备球阀和提升机构，可在不断流情况下安装和拆卸仪表，不影响工艺流程正常操作，从而更加便于清洗测量探头。

● 一体化智能涡街流量计，采用微机芯片和软件技术，对温度、压力具有调零调量程功能，性能优越；整机功耗低，既可由一节锂电池供电运行，又可由外电源供电运行

● 将微机技术、软件技术、信息处理技术、通讯技术和一体化设计技术有机的融合在一起，并对压力、温度进行自动跟踪补偿。

● 大屏幕液晶显示，可直接整版显示出工作状态下的瞬时流量、标准状态下的瞬时流量、工作压力、温度和累积流量等参数。读数方便，清晰直观。具有数据储存功能，可防止换电池和突然掉电数据丢失，在停电状态下，内部参数可长久性保持。

¢ 产品性能参数

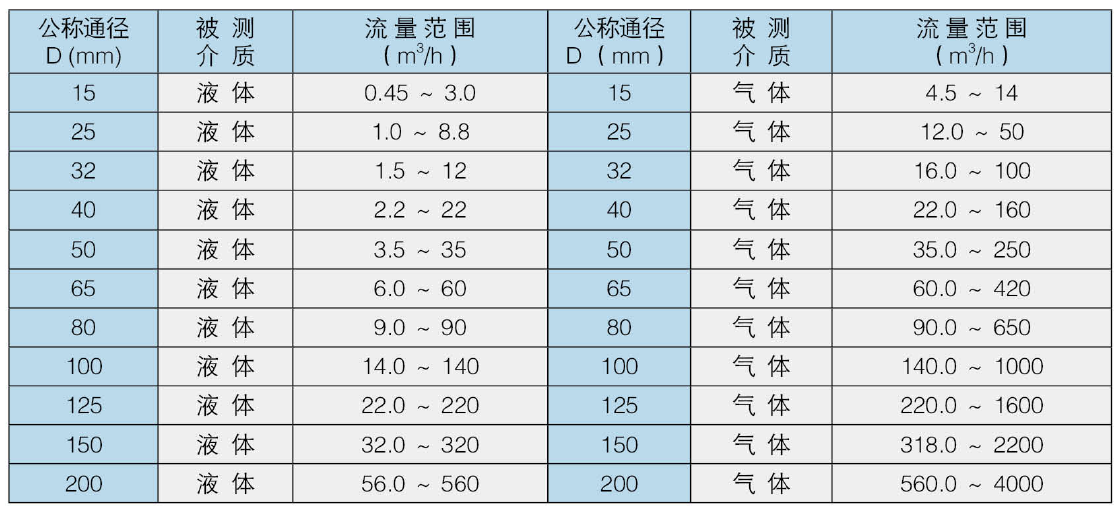

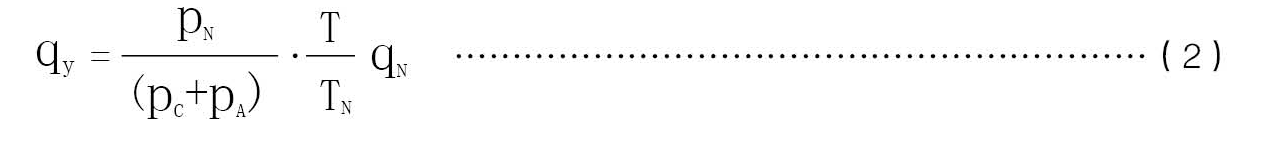

式中：

q_N — 标准状态下的体积流量，Nm³/h；        q_V — 工作状态下的体积流量，m³/h；

P_G — 工作状态下管线压力，表压力kPa；      P_A — 当地大气压，kPa；

P_N — 标准大气压，101.325kPa；                  T_N — 标准状态下的绝对温度，（273.15+20）K；

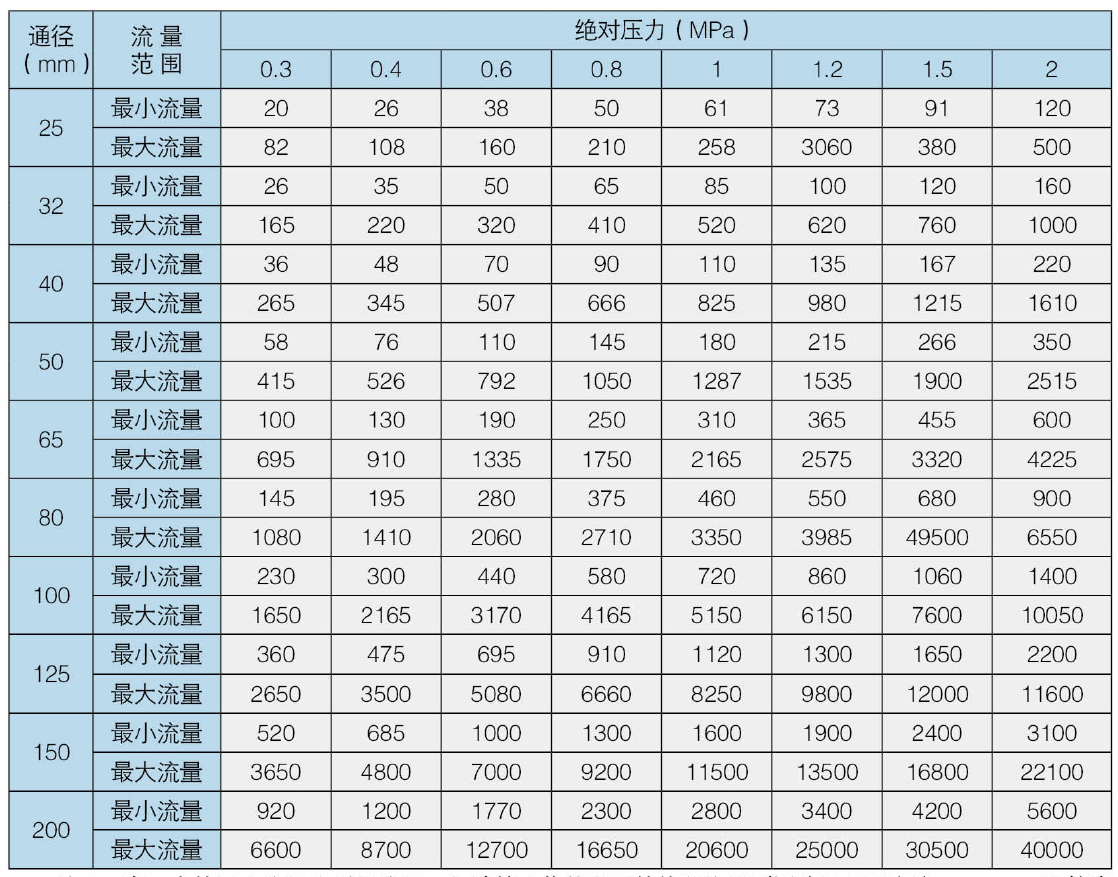

表2 饱和蒸汽质量流量范围

注2：表2中的以上流量为质量流量，如计算工作状况下的体积流量则需除以工况密度ρ_工。ρ_工可按表2A的公式计算或按表2B的数据查询。

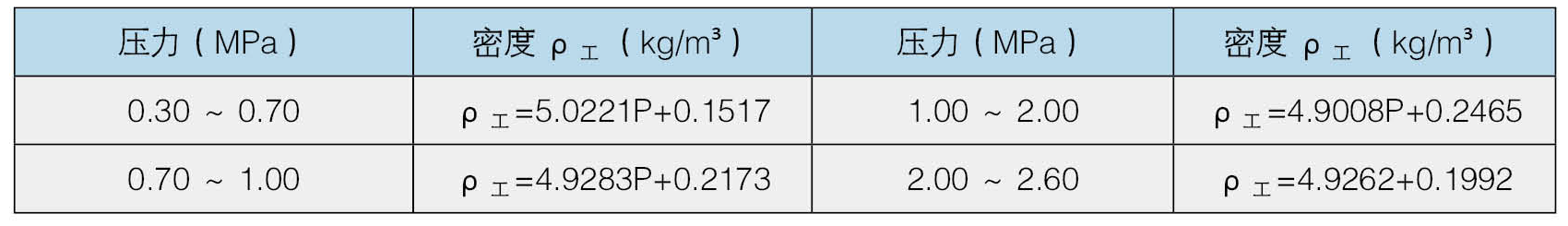

˜ 表2A 不同压力下饱和蒸汽ρ_工计算式

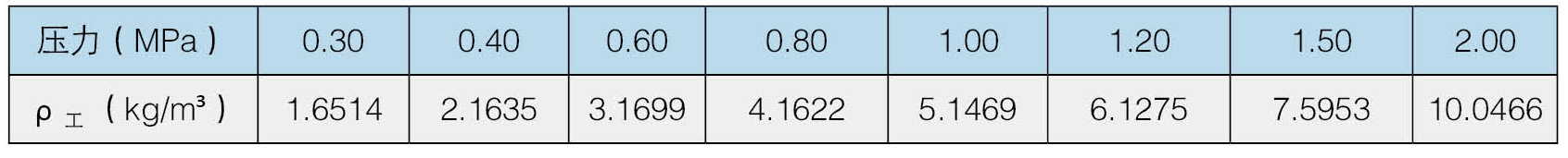

˜ 表2B
